電力系統為了減小無功損耗，通常采用并聯補償電容器組的方法來提高功率因數。在實際應用中，電容器補償裝置事故率比較高，這是由電容器補償裝置工作狀態的特點決定的。所以定期對補償電容器進行檢測，早期發現電容器缺陷，避免故障擴大，是十分重要的。而在現場電容器都是成組并聯的，所以用一般電容表需將引線拆除后才能測量，工作量大，而且容易造成接線錯誤、損壞電容器。

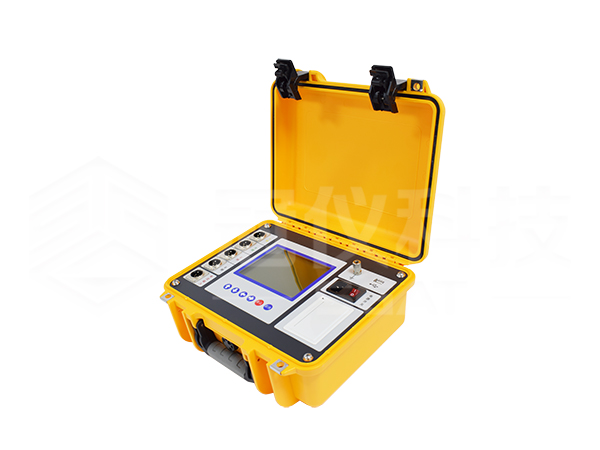

        我公司研制的SGAT8827三相電容電感測試儀采用高精度、大開口鉗形電流互感器進行電流測量，使用工頻電源輸出，測試精度高、數據穩定，具有極強的抗干擾能力，能在強磁場環境中進行測試而精度不受影響，是一款高性能、專用補償電容器測試儀。儀器具有單相電容器測試功能，簡單方便。同時儀器還可測試各種電抗器、電阻器，并且儀器還可以單獨進行電流測試。

1、單相測試功能:

儀器可對單相電容器、電抗器、電阻器進行測量，同時單相測量時還可選擇自動測試，由儀器自動判斷試品類型。

2、三相電容測試功能:

儀器具有三相電源輸出及接口，可對三相Y型聯結電容器、三相Yn型聯結電容器、三相△型聯結電容器、三相III型聯結電容器進行一次接線，即可完成三相電容測試，并對分相電容分別進行測試計算，簡單、方便，大大提高了現場使用人員的工作效率。

3、電容容量測量:

準確設置電容試品的額定頻率和額定電壓，儀器可自動計算電容器的補償容量，減少現場人員計算量。

4、試品電抗測量：

儀器可根據測量結果自動計算試品的容抗、感抗、阻抗，方便現場進一步對數據進行分析。

5、電流測試功能:

使用儀器鉗形電流互感器可單獨用于電流檢測，可檢測電流信號的基波有效值、總諧波失真、信號頻率及三、五、七、九次諧波的含有率，從而對電流信號進行簡單的電能質量分析。

6、儀器采用大屏幕液晶顯示，使用中文菜單，中文提示，操作簡單。

7、不掉電時鐘和日期顯示；數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測試數據200條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。

8、熱敏打印機打印功能，快速、無聲。

9、人機交互界面更加友好：屏幕頂部狀態欄實時顯示優盤插入狀態、測試狀態、存儲狀態等，對未連接的設備進行操作時，顯示相應的未連接提示信息。

10、體積小、重量輕，方便攜帶使用。

1、電容測量范圍及精度

電容測量范圍：  1μF～2000μF

電容測量精度：  ±（讀數×1% +0.005μF）

最小分辨率：    0.001μF（四位有效數字）

2、電感、電阻測量范圍及精度

電感測量范圍：  1mH～10H

電阻測量范圍：  100mΩ～10kΩ

測量精度：      ±讀數×2%

3、電流測量范圍及精度

電流測量范圍：  AC 20mA～20A，30～150Hz

電流測量精度：  ±讀數×1%

4、電壓測量范圍

電壓測量范圍：  AC 0V～30V

5、使用條件及外形

工作電源：      AC100～240VAC，50Hz/60Hz

外形尺寸：      320mm(長)×270mm(寬)×145mm(高)

儀器重量：      4.5kg（不含線纜）

使用溫度：      -10℃～50℃

相對濕度：      ≤90%，不結露

1、電壓輸出：  A相（黃色）、B相（綠色）、C相（紅色）、O相（黑色）端子是電壓輸出端子，測試時對應相應顏色的測試線，單相測試時使用A相、O相，三相電容測試時根據試品聯結類型選擇相應接線方式。

2、電流輸入：  連接鉗形電流互感器。鉗形電流互感器應避免振動或跌落，不能擠壓或損壞鉗口，所測量的試品不應該帶300V以上危險電壓。

3、顯示屏：    5.7寸，320×240點陣液晶，帶LED背光，顯示操作菜單和測試結果。

4、按鍵：      操作儀器用。“↑↓”為“上下”鍵，選擇移動或修改數據；“←→”為“左右”鍵，選擇移動或修改數據；“確認”鍵，確認當前操作；“取消”鍵，放棄當前操作。

5、接地端子：  儀器必須可靠接地?，F(xiàn)場接地點可能有油漆或銹蝕，必須清除干凈。

6、優盤接口：  外接優盤用，用來存儲測試數據，請使用FAT或FAT32格式的U盤。在存儲過程中，嚴禁撥出優盤。

7、電源接口：  儀器電源接口，請使用儀器配套三芯電源線，使用時將三芯電源線插入AC220V插座。

8、電源開關：  儀器電源開關。

9、打印機：    打印測試結果。
