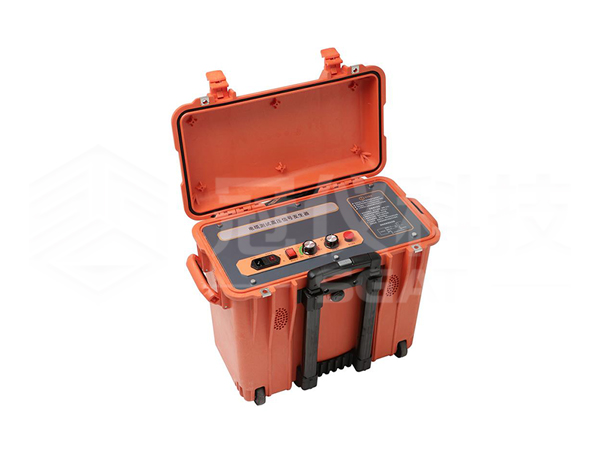

SGAT8502一體式高壓信號發生器，為電力電纜的故障測距和精確定點提供高壓信號源，可用于各種電壓等級電力電纜的故障測試。

       本設備應用現代電力電子技術，采用高頻高壓電源設計，體積小，重量輕。

       本設備需要與本公司生產的電力電纜故障測距儀和電纜故障定點儀系列產品配套使用。

1、一體化設計，結構緊湊，體積小，重量輕。

2、多種子型號可選，適用于不同測試需求。

3、進口拉桿安全箱結構，外觀精美，方便移動。

4、儲能電容器內置，無高壓外露，安全可靠。

5、高壓輸出直接接至故障電纜，操作安全，接線簡便。

6、內置大功率開關電源，電容充電快，放電周期短，故障定點快。

7、多重安全防護，高壓零位啟動，斷電后自動釋放高壓電容儲能。

8、具有單次，周期和直流三種工作方式，適應多種故障測試需求。

9、輸出電壓分檔可調，LED顯示響應速度快，電容放電狀態一目了然。

技術參數：

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。

       2.了解更多冠儀產品信息請進入產品中心 。

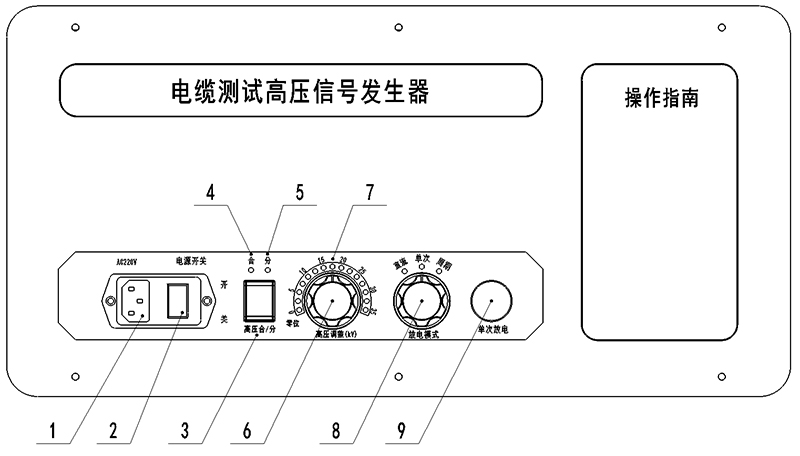

設備控制面板如圖2-1所示：

圖2-1 控制面板

其中：

1.AC220V插座：接220V，50Hz 交流電源，電源容量要求不小于2kw。

2.電源開關和指示燈：用來開關設備電源，當打開電源后，指示燈亮。

3.高壓合/分按鈕：打開設備電源后，高壓電路并沒有工作，只有調壓旋鈕在零位時按高壓合/分按鈕才能啟動高壓電路工作。此時“高壓合”指示燈亮并輸出高壓。當設備處于高壓輸出狀態，此時按高壓合/分按鈕，高壓電路停止工作，”高壓分”指示燈亮，同時將內部的高壓儲能電容存儲和被測電纜上的電荷放掉。只有將調壓旋鈕調到零位后，按高壓合/分按鈕才能再次啟動高壓電路工作。

4.高壓合指示燈：高壓電路工作時該指示燈點亮。

5.高壓分指示燈：高壓電路停止工作時該指示燈點亮。

6.高壓調整旋鈕：根據被測電纜的耐壓水平調節輸出電壓。

7.電壓顯示：LED顯示輸出電壓。當設備對電纜進行一次高壓沖擊時，若LED顯示的數值變化較大，說明故障點已經被擊穿；若LED顯示的數值變化較小，說明故障點沒有擊穿。

8.放電模式選擇開關：放電模式有直流、單次和周期三個檔。直流檔是專門為閃絡性故障測距設置的，通常與高壓調整配合使用。單次檔是為高阻性故障測距設置的，只有按一下“單次放電”按鈕才進行一次放電，周期檔是為故障定點設置的，設備在該擋時將按照放電周期設定的時間周期自動放電。當使用電纜故障定點儀進行精確定點時，應選擇周期放電模式，放電周期約為5秒。

9.單次放電按鈕：當“放電模式”選擇開關在單次位置時，只有按一下單次放電按鈕才進行一次放電和信號輸出，當選擇直流和周期檔時，該按鈕無效。
