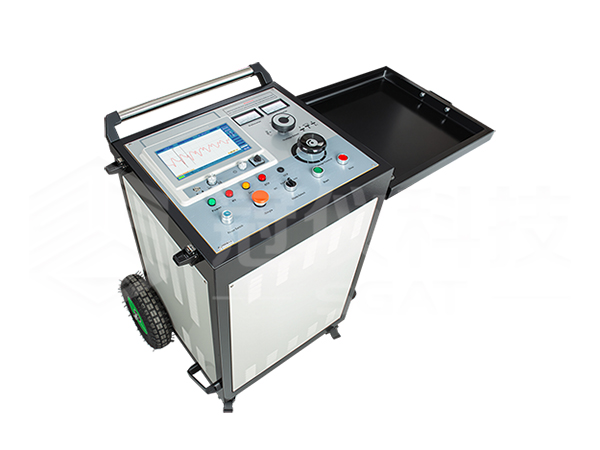

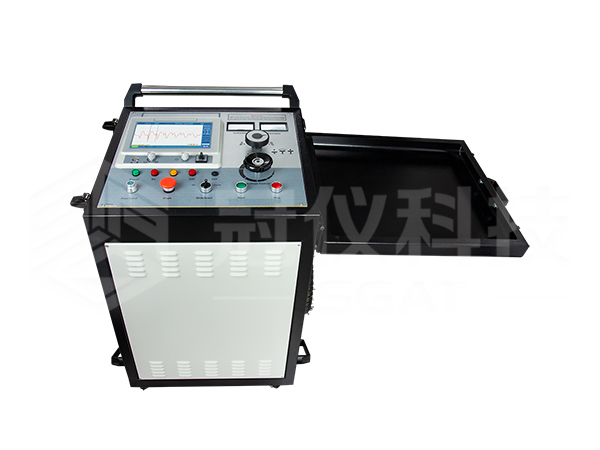

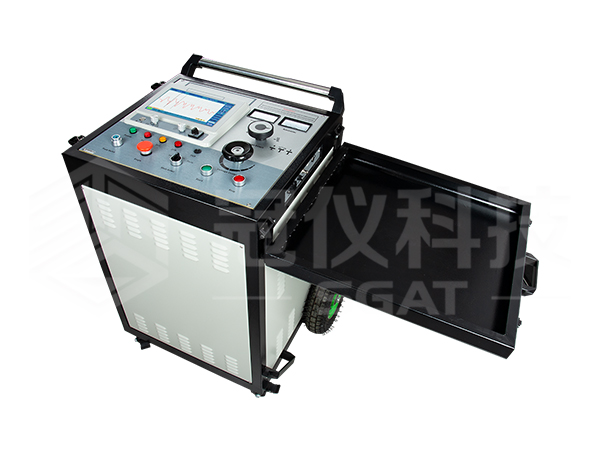

SGAT8507電纜故障測試儀采用簡單的操作軟件界面，單片機集中控制，觸摸式操作方式，內置大容量鋰離子電池，穩定可靠，使用便捷。采用獨立電源與供電系統，防止沖擊放電時的電源干擾。

        高壓脈沖發生器采用AC220V供電，包含直流耐壓，單次脈沖，周期脈沖輸出功能，包含信號反饋裝置便于電纜故障測試儀取樣；包含零位保護、停機自動放電等功能。

        SGAT8507本電纜故障測試系統適用不同截面、不同介質的各種材料的電力電纜、高頻同軸電纜、路燈電纜、地埋電線的低阻、短路、開路斷線故障,以及高阻泄漏和高阻閃絡性故障。技術參數符合《GB/T 18268.1工業場所用試驗設備的抗干擾度要求》、《DL∕T 849.1-2019 電力設備專用測試儀通用技術條件第1部分：電纜故障閃測儀》、《JJF1042-2020電纜故障測試儀校準規范》標準要求。

電纜故障測試儀

1.10.1英寸全彩TFT觸摸式顯示屏；

2.嵌入式系統，安全、穩定、簡潔的顯示與操作方式；

3.具備測試電纜波速，測試電纜長度與故障距離的功能；

4.全自動連續采樣、波形時時捕捉、及時準確。

5.具備自動測試量程設定、自動波形分析顯示測試距離。

6.全中文菜單、觸摸與編碼按鍵兩種操作方式，簡便、快速、可靠。

7.具備低壓脈沖法、高壓閃絡法、多次脈沖法（8次）的測試技術，波形顯示平滑，極易判讀。

8.多次脈沖法時，配合脈沖耦合器使用，顯示8組高、低壓波形對比，便于自動測試距離、手動分析與距離測量。

9.儀器具有強大的數據處理能力，方便用戶對波形文件管理存檔。

10.具有海量的測試波形儲存功能：能將現場測試到的波形按中文命名規定順序方便地儲存于儀器內，供隨時調用觀察分析；存儲低壓脈沖與高壓閃絡波形記錄8000條以上，多次脈沖波形記錄250條以上，可采用USB通訊方式將波形文件導入電腦端的軟件進行管理與分析。

11.超高亮度、LED背光亮度達280nit，分辨率1024*600，便于陽光直射的環境中操作。

12.內置大容量鋰電池組，支持快速充電，可在無電源環境測試。

高壓脈沖發生器

1.高壓脈沖輸出均勻、可控；

2.具有電流、電壓雙2.5級指針表顯示，直觀明朗，沖擊放電過程一目了然；

3.高壓側電壓計量，實時精確；

4.具有零位啟動保護功能，安全可靠；

5.具有三擋電壓量程和電容容量切換功能；

6.獨特高壓測量設計，在停止?fàn)顟B(tài)下，會自動放掉設備內部電容電量；

7.放電時間可以選擇定時和手動兩種模式；

8.具有直流耐壓功能；

9.內部安裝高精度測試電纜故障采樣波形模塊；

10.人性化設計手推車，方便移動。

電纜故障測試儀

1.采樣頻率:1MHz～400MHz；

2.低壓脈沖幅度：300V±15%；

3.測距范圍：≥120km；

4.測試量程：100m/300m/500m/1km/3km/5km/10km/25km/50km/100km；

5.脈沖寬度：0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS；

6.最小分辨率：0.07m；

7.測試盲區：≤10m；

8.測量誤差：≤±（0.5％×L+1m），L為電纜長度；

9.工作電源：內置10.4AH鋰電池供電；充電時間約2小時，工作時間5小時以上；

10.工作條件： 溫度-20℃～+65℃，相對濕度 90%，大氣壓力750±30mmHg；

高壓脈沖發生器

1.沖擊高壓：0～32kV、0～16kV、0～8kV 三檔調節

2.高壓側電流：0～60mA

3.高壓精度：2.5級

4.內置電容：4μF/32kV、16μF/16kV、64μF/8kV三檔調節

5.放電能量：均為2048J

6.輸出電壓極性：負極性

7.沖擊時間：自動沖擊約7秒，手動沖擊任意控制時間

8.過流保護：9A(大于5S)低壓側

9.過溫保護：105℃

10.最大功率：2000W

11.工作電源：AC 220V±10% 50H

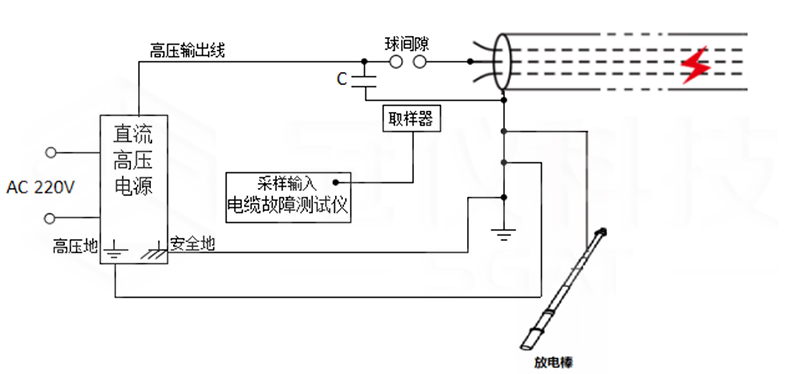

直閃法接線圖

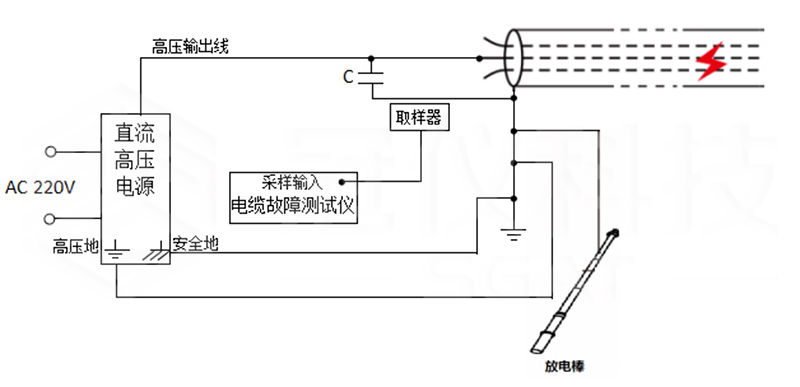

沖閃法（萬能法）

1、儀器無法開機

     當儀器接通AC220V電源，開機后無任何指示燈亮。

     處理辦法：a、檢查儀器面板“保險管”是否燒斷。

                       b、工作電壓是否處于AC220V±10%。

2、儀器開機燒保險

     當儀器接通AC220V電源，開機時燒保險。

     處理辦法：a、檢查是否電壓過高，超出AC220V±10%范圍。

                       b、發電機供電時，檢查輸出波形是否為50Hz正弦波，是否有接地相。可以將發電機輸出的兩相，其中一相接大地作為零線；也可以采用串接隔離變壓器給設備供電，問題就可以解決。

3、儀器開機后無法啟動高壓

     儀器高壓?jiǎn)?dòng)鍵無法啟動。

     處理辦法：a、檢查電源電壓是否低于AC220V±10%范圍。

                       b、檢查“調壓旋鈕”是否逆時針旋至零位，零位指示燈（啟動按鍵）是否點亮。如果說“調壓旋鈕”在零位，“零位指示燈”也亮，還不能正常啟動，應該馬上聯系廠家處理。

4、放電不規律或不受控

     如出現放電不規律或不受控，由于內部含有高壓儲能電容、可能存在高壓。為了安全，嚴禁私自對儀器進行拆卸維修。由此產生的事故本公司不承擔責任。

提示：請勿私自改裝儀器，以防意外事故發生，由此產生的事故本公司不承擔責任。
