SGAT8040直流電阻測試儀（40A），變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，公司利用自身技術優勢研制了變壓器直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大并且可根據負載大小自動調整等特點。整機由單片機控制，自動完成自檢、數據處理、顯示、打印等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

1、使用本儀器前一定要認真閱讀本手冊。

2、儀器的操作者應具備一般電氣設備或儀器的使用常識。

3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。

4、儀表應避免劇烈振動。

5、對儀器的維修、護理和調整應由專業人員進行。

6、測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。

7、測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。

8、在測試過程中，禁止移動測試夾和供電線路。

1、輸出電流及量程：最大輸出電流： 40A,

2、分辨率： 1μΩ(0.0001Ω)

3、工作溫度：0～40℃

4、環境濕度：≤90%RH，無結露

5、工作電源：AC220V±10%，50HZ±1HZ

6、體積：460×235×405mm

7、重量：9 Kg（不包括測試線）

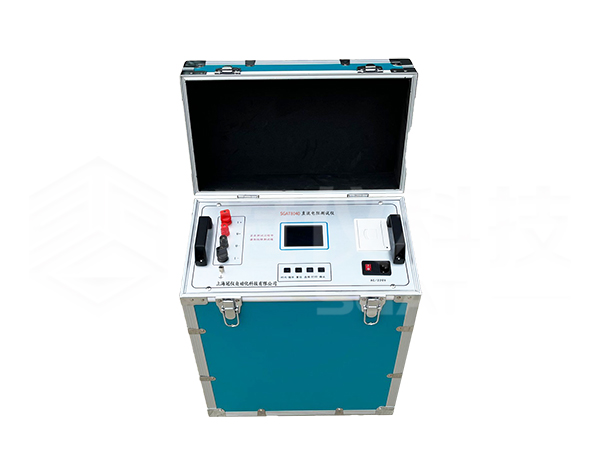

儀器面板見圖

1、U+、U-：電壓輸入端子。

2、I+、I-：電流輸出端子。

3、      ：接地柱，為整機外殼接地用，屬保護地。

4、顯示器：3.5彩色液晶顯示器，顯示電流和電阻值等試驗數據。

5、打印機：打印電阻值結果。

6、時間/循環鍵：按此鍵選擇所需修改的年、月、日、時間，走完一圈后儀器上一排時間就更換。這時不要按循環鍵了，按復位鍵。如果關機后時間又恢復不對這時請更換顯示屏上電池。

7、復位鍵：整機回到初始狀態，切斷輸出電流。

8、選擇/打印鍵：在初始狀態預置輸出電流，顯示電阻值后，按此鍵1-2秒可打印電阻值。

9、確認鍵：選定電流后按此鍵，儀器按選定電流啟動進行測試，顯示電阻值后，按此鍵1-2秒可重新啟動，清除數據緩沖區中不準的老數據。

10、電源開關：整機電源輸入口，帶有交流插座，保險倉和開關。
