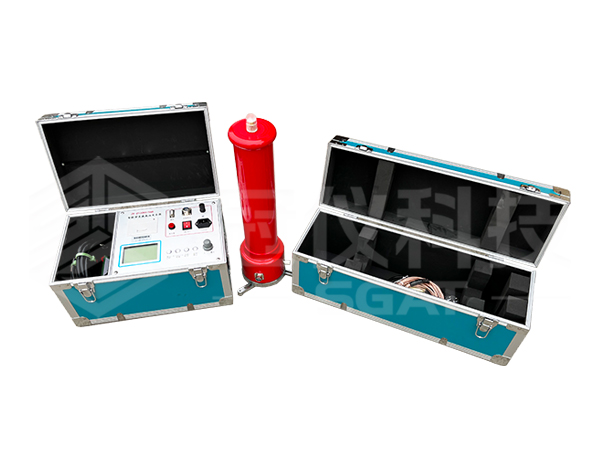

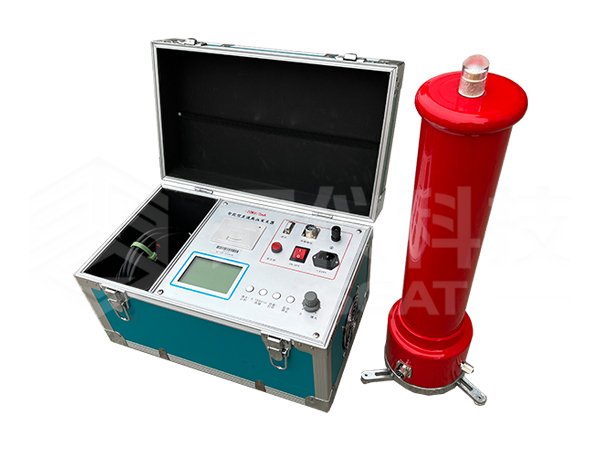

SGAT-ZF系列直流高壓發生器采用了高頻倍壓電路，應用了先進的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能優越的大功率IGBT器件及驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。具有輸出功率大、體積小的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓切換功能。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄漏電流試驗。

 SGAT-ZF產品別稱：直流高壓發生器、直高發、高壓發生器、中頻直流高壓發生器、便攜式直流高壓發生器、zgf直流高壓發生器、工頻高壓發生器、高壓發生器直流高壓發生器

1、精度高、測量準確?？刂葡渖想妷罕碇苯语@示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。

2、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高。

3、負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全。

4、采用最先進技術、工藝制造，率先應用中頻倍壓電路，采用最新的 PWM 高頻脈寬調制技術和大功率 IGBT 器件，從而使輸出高壓穩定度更高，紋波系數更小。

5、增設高精度 0.75UDC1mA功能，為做氧化鋅避雷器測量帶來極大的方便。

6、過電壓整定采用了數字撥碼開關，能將整定電壓值直觀顯示，顯示數值單位為 kV，一目了然。

7、故障取樣采用專用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，可快速完全關斷直流主回路，從而最大的保護儀器不受損傷。

8、倍壓筒采用新型材料，輕巧、堅固。底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。外表涂特種絕緣材料，電氣性能好，防潮能力強。

9、機箱采用鋁合金機箱，體積小，重量更輕、更美觀、更可靠、操作簡單、功能齊全，便于野外使用。

規格參數	200/2	200/3	200/5	300/2	300/3	300/5	400/2	400/3	400/5
額定電壓（kV）	200	200	200	300	300	300	400	400	400
額定電流（mA）	2	3	5	2	3	5	2	3	5
額定功率（W）	400	600	1000	600	900	1500	800	1200	2000
控制箱質量	5.5	6.0	6.5	10.5	10.5	10.5	10.5	10.5	10.5
倍壓筒質量	8.7	9	9	24	24	24.5	33.5	33.5	33.5
倍壓筒高度	970	970	970	1250	1250	1250	1650	1650	1650
電壓精度	±(1.0%讀數＋2個字)
電流精度	±(1.0%讀數＋2個字)
紋波系數	≤0.5%
電壓穩定度	電源電壓變化±10%時≤1%
過載能力	空載電壓可超出額定電壓 10%使用 10 分鐘
	最大充電電流為 1.25 倍額定電流
電源	單相交流50Hz 220V±10%
工作方式	間斷使用：額定負載 30 分鐘
	1.1 倍額定電壓使用：10 分鐘
工作環境	溫度：-10℃～+40℃
	相對濕度：室溫為 25℃時不大于 85%（無凝露）
	海拔高度：1500 米以下
帶電容負荷能力	被試品電容量無限制
	可用1.25倍的額定電流充電
結構特點	電氣絕緣倍壓筒
	空氣絕緣、無泄漏之慮
操作箱特點	高精度 0.75UDC1mA單觸按鈕（精度≤1.0%），適合氧化鋅避雷器試驗
	過壓保護采用數字撥碼開關，一目了然
	便攜式機箱，現場更方便

選型參考 – 氧化鋅避雷器直流參考電壓和泄漏電流試驗

選型參考 – 根據變電站電壓等級選擇

選型參考 – 根據承修承試資質級別選擇

選型參考 – 絕緣電纜直流耐壓和泄漏電流試驗試驗

選型參考 – 橡塑絕緣電纜直流耐壓和泄漏電流試驗試驗

選型參考 – 自容式充油電纜主絕緣直流耐壓和泄漏電流試驗試驗
