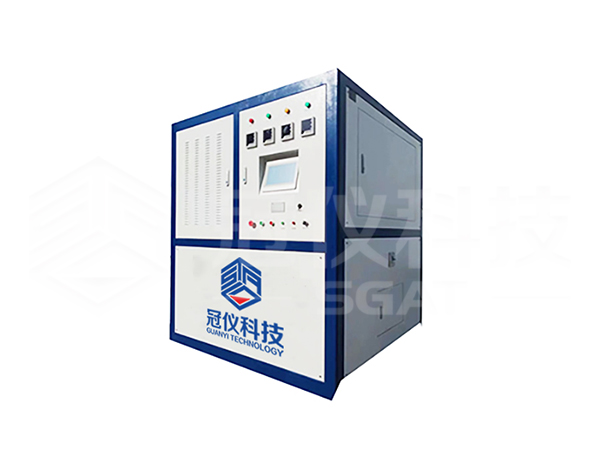

SGAT-DL4000III三相大電流發生器（簡稱三相升流器），我公司自行研制開發的測試設備，它集國內外同類產品的優點于一身，采用數控技術，

抗干擾能力強，和上一代升流器相比，由于采用低功耗、大容量的自藕調壓器和高導磁率鐵芯制作的變流器，具有輸出功率大，體積小，

重量輕等優點。主要用于熱繼電器，電動機保護器，接觸器，斷器器，空氣開關，開關柜，斷路器，保護屏校驗。

一.性能特點，

◆ 采用美觀大方的PVC面板

◆ 直接顯示一次電流，便于試驗觀察及記錄。

◆ 測量精度高         0.2級

◆ 功率大、體積小、帶負載能力強

1.名稱和分類

（1）名稱：SGAT-DL4000III三相電流發生器。

（2）環境組別：屬GB6587.1-86《電子測量儀器環境試驗總綱》中的Ⅲ組儀器（即可在室外環境使用）。

2. 1 輸入電壓：AC  380/220V  50Hz  三相四線

2. 2 功    率：24KVA 1*3只

2. 3 輸出電流： AC0～4000無級可調、面板帶數顯電流表

2. 4 輸出電壓： (>6V)

2. 5 輸出波形：輸出電流是標準正弦波，毛刺微小，優于電力系統要求指標標準，紋波系數小于達0.3%。標準正弦波。

2. 6 測量精度：（采用0.2S級材料）實際在0.3左右；各電流均可平滑平穩連續可調，精度高于0.5級.電流電壓表顯示為真有效數值，精度高、穩定度高。

2. 7 輸出電流方式：真有效值連續可調；

2.8  電流穩定度：0.2%

2.9  結構形式: 一體

2.10 接線方式：根據要求

2.11電流穩定度：0.2%；

2.12保護設置：過流、過壓

      全自動溫升專用大電流發生器采用低功耗、大容量的調壓器和高導磁率鐵芯制作的變流器，具有輸出功率大，體積小，重量輕等優點。

主要用于熱繼電器，電動機保護器，接觸器，斷器器，空氣開關，開關柜，斷路器，保護屏校驗，母排，電纜等

新增特點

1、含電源至調壓器輸入的開關、調壓器輸出至升流器輸入的開關，即前級合、后級合；對應后級分、前級分；緊急停止；相互閉鎖（前級不合，后級合不上；后級不分，前級分不了?。?/span>

2、具備調壓器零位閉鎖功能；

3、互感器設置二次開路過壓保護，可避免信號線踢斷導致電流互感器二次開路產生高電壓；

4、升流器本體為中心開孔大電流輸出可直接用各種導體穿心，方便任何實驗及生流試品

5、采用特殊構造能有效控制升流器本體支架、殼體金屬的渦流發熱問題；

6、升流器本體外殼上表面設置4個吊環，便于起吊，底部設置輪子，便于移動；

7、無線控制部分，包含前級合、后級合、升流、降流、后級分、前級分、緊急停止按鈕，同控制柜的閉鎖要求（前級不合，后級合不上；后級不分，前級分不了！）；

所有控制系統都能夠在遙控器上實現；無線控制部分嵌入在電壓、電流一體化控制臺上顯示直觀；

8、無線控制電源采用5號電池供電，更換方便快捷；

9、帶有電流源波形監測Q9頭，方便監視大電流輸出波形（可加裝示波器）；

10、儀表選用160*80大數碼管顯示，便于遠距離（10m外）無線控制時的遠觀，可同時監視電源電壓、電流，調壓器輸出的電壓、電流，升流器的輸出電壓、電流；

11、帶有斷電保護功能，升流試驗期間，若突然失電，再次復電后（在控制柜面板上的手動合閘空氣開關合上后），調壓器電機自動復位至零位（帶有零位指示），

然后方能進行前級合、后級合、升流、降流操作，嚴格避免帶沖擊負荷憋跳上級電源；

12、可根據用戶需要選用 5.7寸 10寸 15寸屏

2.8 結構形式: 一體 或分體

2.9保護設置：過流、過壓 （初級加過流保護）

2.10：   2.動作 動作時間測試：0.001~99999.999S

1、全自動控制電流增加，減小

2、64溫度巡檢 可按要求訂制被測試試器的溫度范圍。

1）測溫范圍：-100℃～1000℃；（標配傳感器溫度范圍：-50-300℃ ）

2）測量精度： 0～1000℃:±(讀數值×0.5%+1)℃，

-100～0℃:±(讀數值×0.5%+2)℃；

3）具有抗高頻干擾功能。

4）溫度信號輸入通道數：*多可配置8組，每組8路；（按機型）

5）傳感器：鎳鉻-鎳硅（K型）熱電偶（T型，J型可特制）。

根據客戶需要：

1、自動和手動操作。

2、在線顯示試驗過程中的電流、電壓、變壓器和被試件的溫度（多點），具有表格和曲線等形式，且可以轉移存儲到其它電腦中，用于進一步分析、

存檔使用。數據采用excel電子表格格式，便于圖表、曲線形式與數據之間的轉換，文本采用word格式。

3、根據需要設定試驗電流，試驗電流穩定可靠，不受系統或外界因素的影響。

4、可以根據需要設定被試件的允許溫度，系統自動調節給定*大電流，當達到被試件的設定溫度時顯示并記錄此時刻的*大工作電流，

即母排在*高允許溫度下的*大工作電流（或設定溫度下的*大工作電流）。

5、具有變壓器和被試件的電流、溫度*低值和*高值，具有超過限定值自動報警功能。具有可靠的過熱、過流、過壓及短路自我保護功能。

6、對同一被試件進行自動多次重復大電流溫升試驗，設定試驗次數、試驗電流、間隔時間、升流速度、在允許溫度的*大電流持續時間。*

后啟動試驗后，由裝置自動完成。循環測試可以！

7、試驗前，可在觸摸屏上一次設定完成所有參數，力求操作簡單明了。

8、遇到過流、過壓、短路、超溫、失壓時，具有必要的保護和聲光報警信號。對于對試驗裝置沒有必要立即產生破壞性的報警因素，

可以發出聲光報警，操作人員在獲悉報警后根據實際情況判斷，做出相應處理。在報警后一定時間內，無人知曉，裝置自動停機。

操作界面：

三、操作說明

1、頁面說明

1）、進入系統

2）、主菜單

3）、自動測試界面（根據設定值電流自動調節，并自動跟蹤輸出電流無限接近于設定值。從按下啟

     動開始計時，到設定輸出時間完畢停止輸出或外部溫度檢測超出設定溫度停止輸出）

4)、參數設置

5）、手動測試（手調正電流大小，不帶有電流跟蹤功能。主要用于做過流繼電器的動作時間）

6）設定電流輸出

    自動方式下根據所需要的電流整定值設定電流大小，設置輸出時間，設置好后調壓器會自動調整電流輸出值。

7）輸出時間

    根據實驗要求設置大電流的輸出時間，時間到時儀器自動停止電流輸出

8）過流保護

根據計時觸發電流的大小來設定電流保護值，計時觸發電流值的1.1倍即為電流保護的動作值。過流保護后，儀器報警提示。

2.零位啟動

為了保護被試品，升流器應從“0A”開始升流。當調壓器處于零位狀態時，按“啟動”按鈕，接觸器合閘，儀器有輸出，

當調壓器處于非零位狀態時，儀器按“合閘”按鈕，儀器無法合閘也沒有輸出。

3、電流回路原理

4、加溫度控制：設定好溫度被測試點達到溫度，自動停止輸出，可配熱電偶，熱電阻等。
