SGAT8355多功能三相相位伏安表，是一款觸摸屏的多功能儀表，可以測量電壓幅值、電流幅值、電壓相位、電流相位、頻率、功率、有功功率、無功功率、諧波，并且能夠?qū)崟r(shí)顯示三相電壓和三相電流的矢量圖。此外還可以判斷三相相序、感性、容性電路，測試二次回路，檢查電度表的接線正確與否，檢修線路設備等。本產品操作簡單、使用方便、測量快速、穩定、結果可靠。廣泛適用于電力、石油化工、冶金、鐵路、氣象等單位。

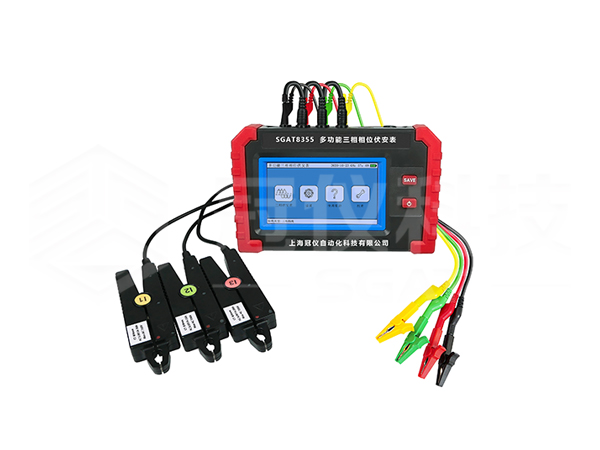

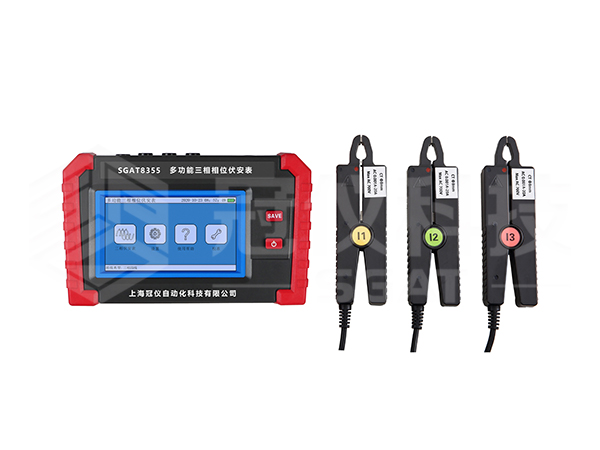

       SGAT8355多功能三相相位伏安表由主機與電流鉗、電壓測試線組成。采用5寸觸摸彩屏、中文界面、功能直達、自動測量、操作簡易快捷，準確可靠，同時儀表采用大容量可充電鋰電池、具有數據存儲、數據查閱、自動關機、USB數據上傳導出等功能。由于本儀器采用專用計量芯片，所以本儀表具備非常高精度的電參數測量，能夠?qū)崟r(shí)顯示待測參數的變化，同時具備一鍵保存數據的功能。

       本儀器具有如下功能及特點：

       1.測量精度高，電壓、電流精度達0.3級；相位精度達±0.3°；

       2.可單相、兩相、三相測量模式；三相四線制與三相三線制測量模式；

       3.分析測量電壓和電流21次以內的諧波；

       4.測量人員只需接線操作，儀器自動測量，實時更新數據，便于現場分析；

       5.儀器采用完全隔離技術，避免安全事故的發生；

       6.觸摸彩屏，中文界面，操作簡易快捷。

1.基準條件和工作條件：

2.一般技術規格

3.基準條件下基本誤差及性能指標

注：工作條件下的測量誤差不超過基準條件的兩倍，其中相位誤差：20mA～20A為±2°；20mA以下±6°。

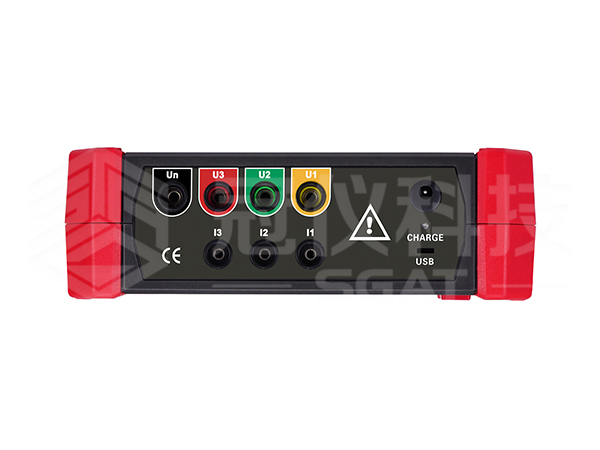

1、電壓測試線接口（U1、U2、U3、Un）

2、充電接口及指示燈                  3、USB接口

4、電流測試線接口（I1、I2、I3）

5、數據保存按鍵                6、開關機按鍵

7、觸摸屏                   8、主機

9、電流測試線                 10、電壓測試線

11、電壓鱷魚夾                      12、數據線

13、電源適配器
