SGAT8817直流系統接地故障定位儀，用于發電廠、變電站直流電源系統的接地故障探測與定點。定位儀采用隔離程控恒流源向系統注入小電流信號，安全可靠，查找故障點快速準確，測試精度高。接收機實時計算顯示阻性電流大小與方向，克服了系統分布電容的影響，大大提高了判斷準確性。有效解決了高阻接地、交流串直流接地、低阻接地、瞬間接地、脈沖干擾、環路接地，單點多點接地等問題。

1. 直流系統無需停電，即可在線檢測系統接地故障，提高系統運行的安全性。

2. 具有交流串入檢測功能，防止因交流串入造成儀器損壞。

3. 自動檢測直流系統電壓。對不同電壓等級的直流系統可調整儀器輸出功率。

4. 智能化程度高，自動判斷接地狀態。

5. 發射機實時檢測正負母線電壓、故障電阻、接地電容、平衡電阻等故障信息。

6. 發射機支持直流和交流兩種供電方式；直流供電時無需外接電源，直接從直流系統取電，接線簡單、方便。

7. 發射機能測量直流系統接地電阻和對地分布電容大小，自動計算輸出信號的最佳頻率。

8. 接收機在電流波形定位模式下，采用波形分析數字信號處理技術，實時計算顯示阻性電流波形，從而實時確定故障點。

9. 采用無線通信技術，實時傳輸數據，方便快捷。

10. 接收機欠壓指示功能：電池欠壓時儀器自動告警提示。

11. 接收機自動關機功能：60 分鐘內無操作或電池欠壓至一定程度能夠自動關機。

一、發射機技術指標

1. 適用的直流系統電壓等級 220V、110V、48V、24V。

2. 發射機供電方式：直流屏供電（220V、110V）或使用交流 220V 供電。若使用AC 220V 供電，發射機會自動切斷直流供電回路，優先使用 AC 220V 電源供電。

3. 直流系統電壓測量范圍：DC 0~1kV。

4. 直流電壓測量分辨率：DC 1V，精確度：5%±5V。

5. 系統對地阻抗測量范圍：0~1MΩ，精確度：10%±3kΩ。

6. 系統絕緣電阻測量范圍：0~1MΩ，精確度：10%±3kΩ。

7. 交流串入電壓測量范圍：AC 0~280V。

8. 交流電壓測量分辨率：AC 1V，精確度：5%±5V。

9. 抗對地分布電容值：支路≤47uF、系統對地總電容≤150 uF。

10. 發射機輸出最大電流：5mA。

11. 發射機輸出信號頻率：1.0Hz/0.5Hz/0.2Hz。

二、接收機技術指標

1. 絕緣阻抗檢測范圍：0~500kΩ。

2. 絕緣阻抗檢測分辨率：1kΩ。

3. 對地漏電流檢測分辨率：0.1mA。

4. 卡鉗動態范圍：鉗雙線（正負母線一起鉗）范圍：0~40A（負載）鉗單線范圍：-5A 至＋5A

5. 接收機電源：內置可充電鋰電池?？沙掷m(xù)工作 20 小時，電池充電 3~4 小時即可充滿。

6. 卡鉗電源： 2 節 AA（5 號）堿性干電池。連續工作時間 10~20 小時（因電池質量不同而不同）。

三、無線通信技術指標

1. ISM 頻段：433MHz。

2. 空中速率：2.4kbps。

3. 無線通信信號功率：30dBm。

四、其他指標

1. 功耗：發射機<15W。接收機<2W。

2. 使用條件：溫度:-10℃~40℃；濕度 10~90％RH；海拔<4500m。

3. 體積：發射機 280mm×220mm×90mm；

               接收機 220mm×125mm×55mm；

               信號卡鉗 180mm×60mm×35mm;

               電流傳感器 180mm×130mm×30mm。

4. 質量：發射機 2.00kg；   接收機 0.90kg；

               信號卡鉗 0.21kg;  電流傳感器 0.18kg。

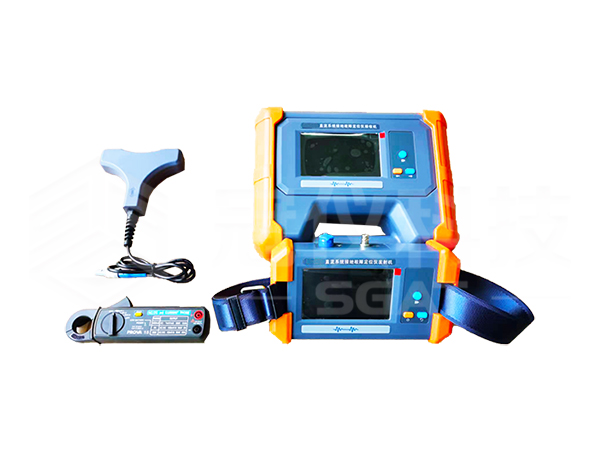

SGAT8817直流系統接地故障定位儀由發射機、接收機、信號卡鉗和電流傳感器等組成：

注：發射機開機后自動進行參數測量，并根據直流系統狀態自動輸出最佳頻率信號；若無需重新進行參數測量，則無需長按此鍵，直至檢測完成后關閉發射機即可；
