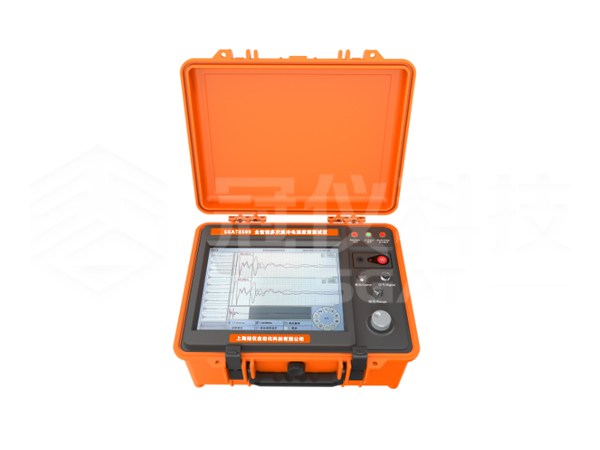

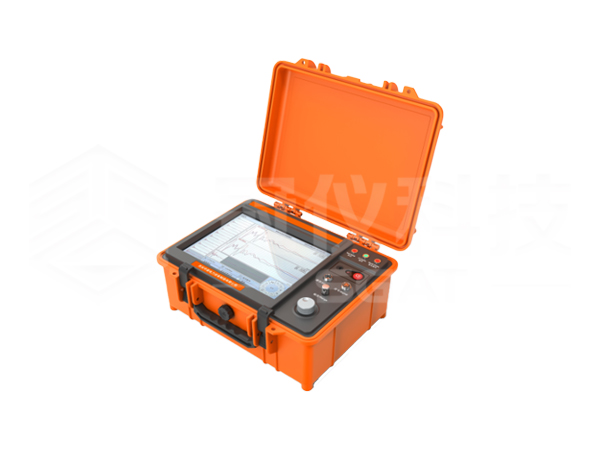

SGAT8509全智能多次脈沖電纜故障測試儀是我公司緊跟國際電力工業發展方向、迎合國內電力快速發展動態，以電力電纜運維現場需求為目標，集成了電纜故障測試整套功能的高性能設備。結合電纜故障測試行業自身特點自主研發了基于物聯網的電纜故障測試服務平臺，穩定性高，并且系統化集成了無線通信技術、光電旋鈕鼠標技術、可擴展藍牙技術等，極大提高了儀器的使用功能和利用價值以及便捷的現場環境操作和現場服務。

       整套系統滿足中華人民共和國電力行業標準《DL/T849.1-2019~DL/T849.3-2019》電力設備專用測試儀器通用技術條件，該系統測試由閃測儀、多次脈沖產生器、精確定點儀和電纜路徑儀（選配）四部分組成。用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度的尋測。功能覆蓋電力電纜、鐵路、機場信號控制電纜和路燈電纜故障的精確測試。

1.采用12.1in大屏，旋鈕鼠標操控，高亮液晶顯示，適應戶外陽光下使用，鋰電供電、方便現場測試。工程塑料機箱，防震防潮，具有極強的穩定性。

2.閃測儀帶WIFI模塊及SIM接口可實現移動終端無線對測量數據遠程傳輸和技術支持，采用集成化通信技術，采集信號穩定，主機可自動選擇最低3.125MHz、最高達400MHz的八種采樣頻率，自適應脈寬，能滿足不同長度電纜的測試要求。

3.軟件實現低壓脈沖法、沖閃電流法、多次脈沖法三種測試波形拐點的全自動識別搜索，波形故障拐點自動卡位，故障距離自動讀取并顯示。

4.波形同屏三區顯示波形，同屏隨機顯示十個實測波形供選擇，同時實現自動和手動處理兩種模式波形卡位驗證，具有測試波形數據存儲回放分析功能。

5.獨特的多次脈沖法產生器設計，一次放電可得十次低壓短路脈沖波形，自動優選標準波形，大大降低了大振蕩的干擾，

6.精確定點儀采用靜噪濾波雙選技術，可直接數字同步顯示測試點與故障點距離的變化，定點同時檢測電纜路徑走向。

7.精確定點儀可支持手機APP，通過藍牙Bluetooth連接手機和耳機，實現一個探頭兩人同時快速定點。

8.專業的電纜快測APP支持隨時隨地遠程協助用戶分析波形、案例共享、教學培訓、模擬考試等。

1.可測試各種不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類主絕緣故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。

2.顯示方式：12.1英寸工業級液晶屏（Linux操作系統）。

3.存儲空間：32G電子盤。

  4.語言：中文、英文、俄文三種語言切換

5.測試方法：低壓脈沖法、高壓沖閃法、多次脈沖法三種。

6.操作方式：觸摸屏加光電旋鈕雙操作（觸屏功能選配 ）

7.脈沖寬度/脈沖幅值（100ns~10μs, 120V）

8.增益調節（-20…+40dB）

9.輸出阻抗匹配（120 歐姆）

10.閃測儀帶WIFI模塊及SIM接口可實現測試數據遠程傳輸

11.測試距離：5m-100km。

12.最短測試距離（盲區）：5米。

13.精確定點誤差：±0.2m。

14.測試誤差：系統誤差小于±1%。

15.多次脈沖產生器：沖擊電壓≤40kV。

16.分辨率：v/（2f）米。(v:傳播速度m/μs；f:采樣頻率MHz)

17.采樣頻率：400MHz、200MHz、100MHz、50MHz、25MHz、12.5MHz、6.25MHz、3.125MHz。

18.電源與功耗：AC220V±10%，不大于15W；DC12V（7AH）不大于20W。

19.待機時間：可連續使用6小時左右。

20.主機重量：5kg。

21.外形尺寸：390mm×280mm×160mm。

22.溫度：-20℃～﹢40℃；相對濕度： ≤80%。

電纜故障測試系統十次脈沖法的組成方框圖如下圖所示：

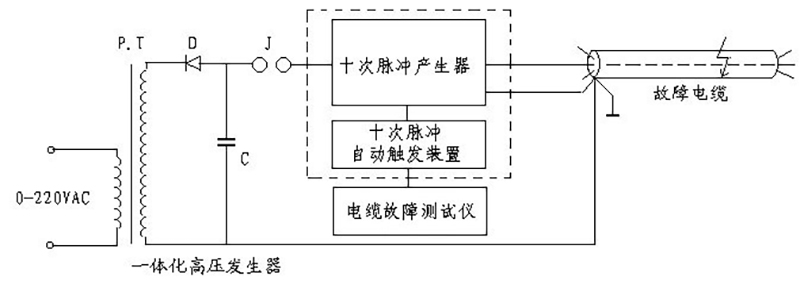

圖1  電纜故障測試系統組成框圖

      作為采用十次脈沖法的電纜故障測試系統，本套儀器包括可以產生單次沖擊高壓的“一體化高壓發生器”、“十次脈沖產生器”、“十次脈沖自動觸發裝置”和測試波形分析處理軟件的電纜故障測試儀。

（一）SGAT8509全智能多次脈沖電纜故障測試儀面板示意圖如下圖所示，請注意根據測試要求選擇對應的輸出口及開關。

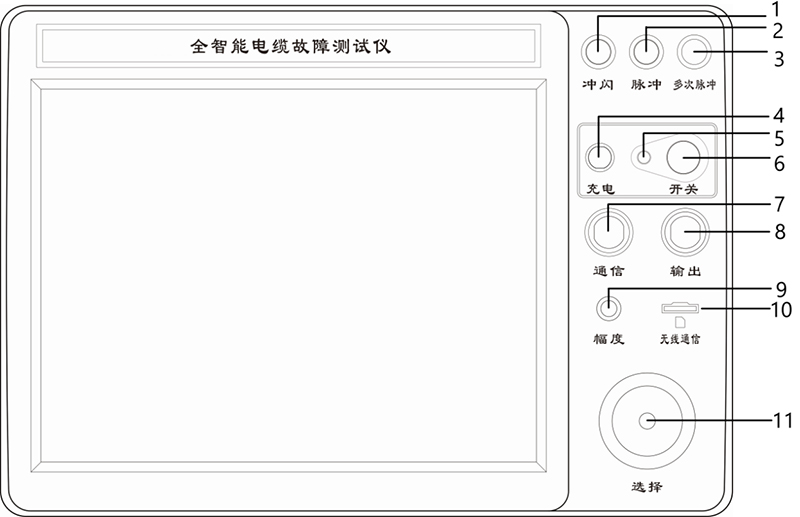

圖2  電纜故障測試儀面板示意圖

1、沖閃指示燈：紅色二極管，工作狀態處于高壓沖閃采樣狀態時，紅燈亮。

2、低壓脈沖指示燈：綠色二極管，開機后綠燈亮，工作狀態在脈沖法測試狀態。

3、多次脈沖指示燈：紅色二極管，工作狀態處于多次脈沖采樣狀態時，紅燈亮。

4、充電插座：充電線利用此插座給設備充電。

5、電源指示燈：按下開關鍵，電源指示燈亮，用于指示電源狀態。

6、電源開關：按下后開機，釋放鎖定后關機。

7、通信：用于和手推車之間的信號傳遞。

8、輸出插座：儀器使用四孔航插座，用于測試電纜故障的信號輸出與輸入。

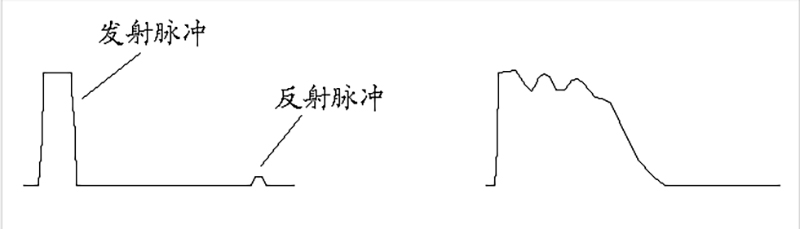

9、輸出振幅：用于調節輸入、輸出脈沖幅度大小。使用時應根據屏幕顯示波形進行調節。調節過小時，脈沖反射很小，甚至無法采樣，如 圖3（左）。調節過大時，反射脈沖相連與基線無交點甚至基準線會變成斜線，如圖3（右）。一般采樣前，輸入振幅旋鈕旋轉1/3左右，然后根據采樣波形大小再進行調節，重新采樣。

圖3  振幅調節圖

10、無線通訊：SIM接口可實現測量數據遠程傳輸

11、光電旋轉：通過旋轉完成操作整個系統，按下此鍵，表示確認。

（二）多次脈沖產生器面板，如下圖所示：

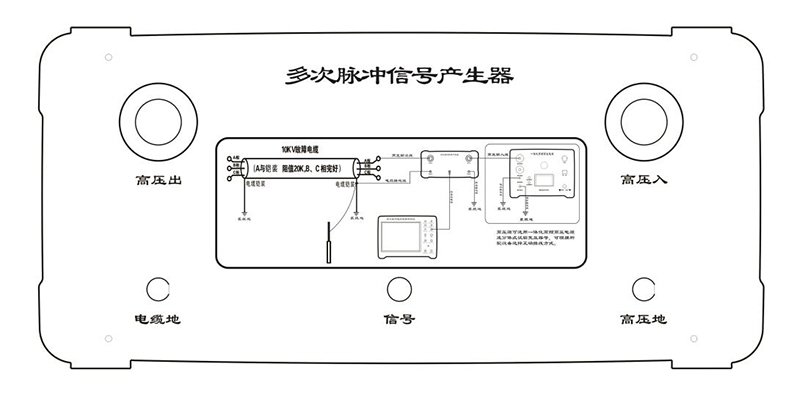

圖4  多次脈沖產生器面板示意圖

         “多次脈沖產生器”的作用是將“一體化高壓發生器”產生的瞬時沖擊高壓脈沖引導到故障電纜的故障相上，保證故障點能充分擊穿，并能延長故障點擊穿后的電弧持續時間。同時，產生一個觸發脈沖啟動“多次脈沖自動觸發裝置”和電纜故障測試儀，是本套設備的關鍵設備之一。

        “高壓進”輸入高壓，“高壓出”是選用多次脈沖法測試時的高壓出，“信號采集”和電纜測試儀主機連接。
