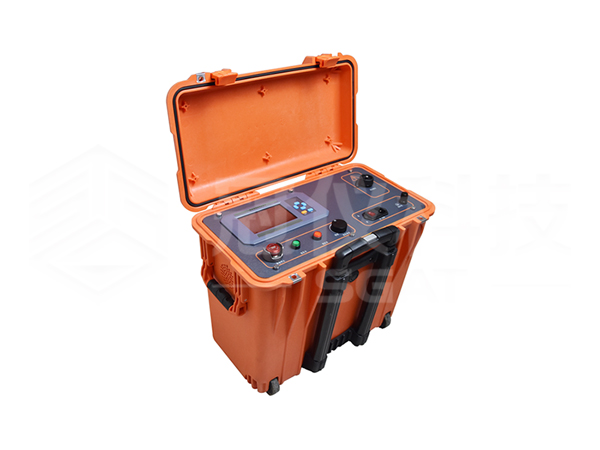

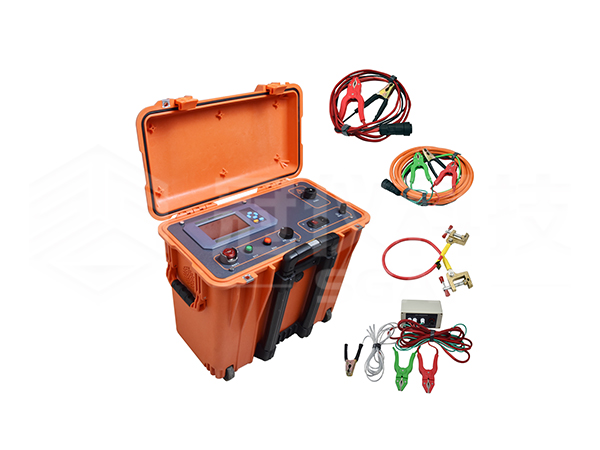

SGAT8503超高壓電纜護層故障測試儀，集成燒穿、高壓電橋測距和故障定點信號源多種功能，專業用于超高壓電纜護層故障的測距和定點，高壓電纜的絕緣故障測距?？梢钥焖賹⒏咦?、閃絡故障燒成低阻故障，測距僅需1分鐘，速度快，精度高。

        故障定點功能輸出1Hz脈動直流，為護層故障定點提供信號源，配合超高壓電纜護層故障定點儀進行精確定點。

1. 采用數字化高壓電源方案，智能化高，重量輕，操作方便。

2. 采用數字智能方式，無需調零，操作簡單。

3. 高電壓、大電流特別適用于大長度大截面電纜及電纜附件故障預定位。

4. 設備具有過流保護，接地檢測，高溫報警功能，可靠性高。

5. 最高輸出8kV，輸出電壓高，可對更高阻值接地故障精確測距。

6. 24位高精度ADC，專用抗干擾算法，高阻小電流狀態即可精確測距。

7. 特殊定制的五芯帶屏蔽高壓測量電纜，采用四線電阻測量法，測量更精確。

8. 高壓零位啟動功能，操作更安全。

9. 故障定點功能輸出1Hz超低頻高壓信號，分布電容影響小，定位更容易。

10. 電橋測距：

     (1)顯示實時電流值、電壓值、電阻值。

     (2)適用于測量各種電壓等級電纜的主絕緣及護層故障。     (3)測試結束后直接顯示故障比例，自動關斷高壓輸出。

11. 電阻比測距：

    (1)顯示實時電流值、電壓值、電阻值。

    (2)適用于測量各種電壓等級電纜的主絕緣及護層故障。

    (3)電阻比測距功能對輔助相材質和線徑無要求，測距更方便。

12. 故障定點：

    (1)標準1Hz頻率脈動直流輸出；配合接收機進行精確定點。

    (2)顯示實時電壓值、電流值。

    (3)以表盤指針形式顯示當前電流/電壓工作狀態。

技術參數：

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。

       2.了解更多冠儀產品信息請進入產品中心 。

1.LCD顯示屏                      2.鍵盤                                     3.高壓輸出五芯插座

4.保護地接地端子              5.電源插座/開關/保險              6.【高壓設定】旋鈕

7.【高壓合】按鈕              8.【高壓分】按鈕                    9.【緊急停止】按鈕
